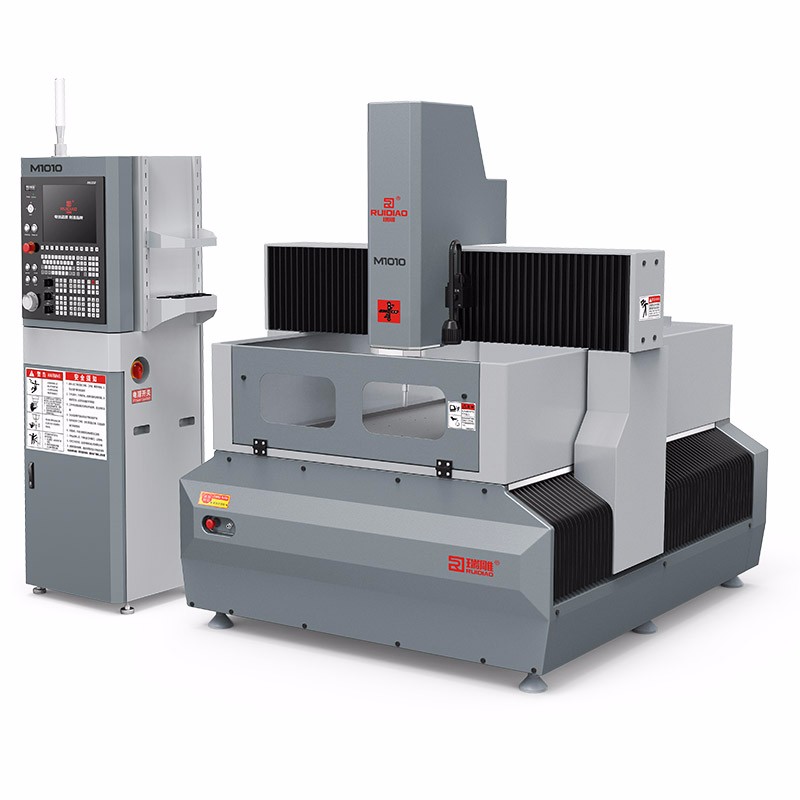

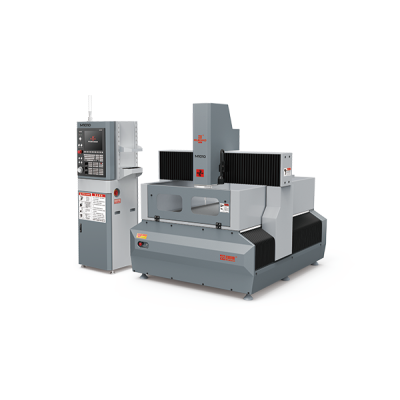

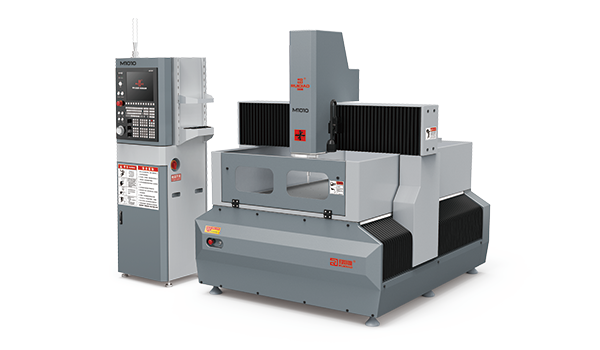

M1010高速CNC

M系列机型由于其超大台面以及功率更大的主轴特点,在金属与非金属材料加工领域得到了广泛应用,一般金属板材(铝合金、钛合金、黄紫铜、模具钢、)厚度可加工至40mm左右,非金属板材一般可加工到90mm左右,广泛应用于电子工装(测试)治具加工、电工电气绝缘板加工、金属刀模加工、工程塑料件加工、铝蜂窝板、自动化设备铝钢基板加工、铝合金机箱面板加工、吸(吹)塑模具加工、铝铜工艺门加工、金属屏风镂空加工、太阳能光伏石墨电池板加工等行业。


机型特点

●该系列机型采用淬火灰口铸铁与AI-Si压铸铝合金主体组合而成。

●工作台可选用纯天然大理石台面,可用低浓度水溶切削液直接冷却,节约加工成本。

●龙门横梁采用“回”子型淬火AI-Si铝合金压铸而成,有较强的抗变形特点。

●动梁式运动模式,占地面积更小,便于大型工件拆装。

●常规精密板材一次装夹加工幅面可达1300*1300以上,材料利用率可达95%以上。

适应行业

M系列机型由于其超大台面以及功率更大的主轴特点,在金属与非金属材料加工领域得到了广泛应用,一般金属板材(铝合金、钛合金、黄紫铜、模具钢、)厚度可加工至40mm左右,非金属板材一般可加工到90mm左右,广泛应用于电子工装(测试)治具加工、电工电气绝缘板加工、金属刀模加工、工程塑料件加工、铝蜂窝板、自动化设备铝钢基板加工、铝合金机箱面板加工、吸(吹)塑模具加工、铝铜工艺门加工、金属屏风镂空加工、太阳能光伏石墨电池板加工等行业。

机型M0808M1010M1313M1020M1326
X/Y/Z运动定位精度(MM)0.010/0.010/0.0080.012/0.012/0.0080.015/0.015/0.08
X/Y/Z重复定位精度(MM)0.005/0.005/0.005
X/Y/Z工作行程(MM)800X800X2201000X1000X2201300X1300X2201000X2000X2201300X2600X220
工作台尺寸(MM)800X8001000X10001300X13001000X20001300x2600
最大工作负重(Kg)1000
运动模式伺服系统
主轴最高转速(rpm)24000
主轴直径(MM)120
主轴功率(Kw)5.5/7.5
选装刀库类型封闭式8/16把直排刀库
刀柄规格BT30
卡头规格ER32手动换刀/SK10 SK16气动换刀
快速系统速度(M/min)2418
最高切削给进速度(M/min)1512
数控系统瑞苏NK500 IPC
工作电压(V)三相380V/50Hz
气源压力(MPa)0.6
机床重量(Kg)40004500550060008000
电柜尺寸(MM)560X560X2080
机床尺寸(MM)1520X1825X20601720X2025X20602020X2325X20601720X3165X20602020X3825X2060
