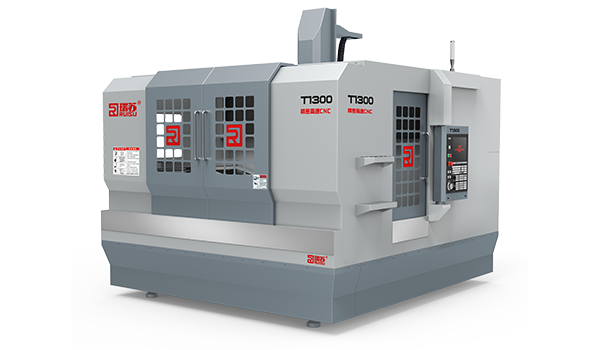

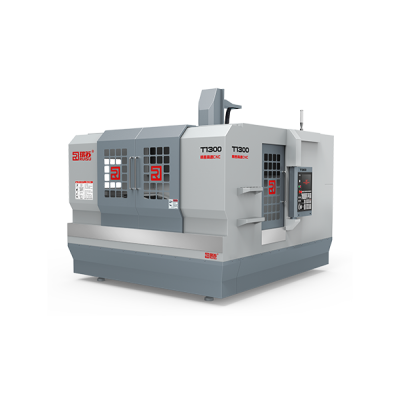

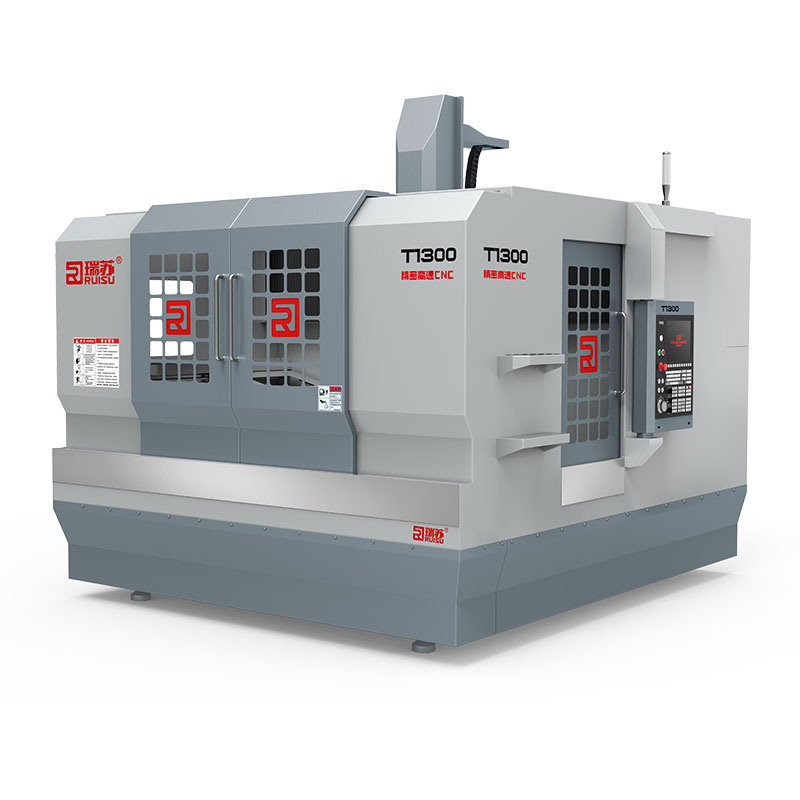

T1300高速CNC

​T系列机型由于其超高Z轴行程以及功率更大的主轴特点,广泛应用于注塑模具加工、冲压模具加工、精密五金零部件加工、精密电极加工、金属腔体加工、吸(吹)塑模具加工,大型压铸产品加工、大型ABS模型加工等行业。


机型特点

●该系列机型全部采用淬火灰口铸铁压铸而成。

●采用的龙门结构,主要优势是弥补目前悬臂Y轴行程小加工大件局限性问题。

●配备高扭矩高转速主轴,产品粗糙度可达0.03um。

●双螺杆后排式排屑器设计,废屑不堆积且方便废屑清理。

●龙门架采用一体化设计,保证良好的重切削加工精度。

适应行业

T系列机型由于其超高Z轴行程以及功率更大的主轴特点,广泛应用于注塑模具加工、冲压模具加工、精密五金零部件加工、精密电极加工、金属腔体加工、吸(吹)塑模具加工,大型压铸产品加工、大型ABS模型加工等行业。

机型T600-AT600T800T1000T1300
X/Y/Z运动定位精度(MM)0.010/0.010/0.0080.012/0.012/0.008
X/Y/Z重复定位精度(MM)0.005/0.005/0.005
X/Y/Z工作行程(MM)700X500X230700X600X450900X800X4501100X1000X4501400X1300X450
工作台尺寸(MM)700X500700X600900x8001100X10001400X1300
最大工作负重(Kg)50060080010001500
运动模式伺服系统
主轴最高转速(rpm)24000
主轴直径(MM)120150
主轴功率(Kw)5.5/7.511/15
选装刀库类型侧边斗笠式12把刀库侧边斗笠式15把刀库
刀柄规格BT30BT40
卡头规格ER32/SK10 SK16ER32
快速系统速度(M/min)154824
最高切削给进速度(M/min)7.215
数控系统瑞苏NK500 IPC
工作电压(V)三相380V/50Hz
气源压力(MPa)0.6
机床重量(Kg)6000650080001000012000
电柜尺寸(MM)一体式机柜
机床尺寸(MM)1950X2300X22002350X2385X25102550X2610X30002650X2850X33003365X2950X3300
