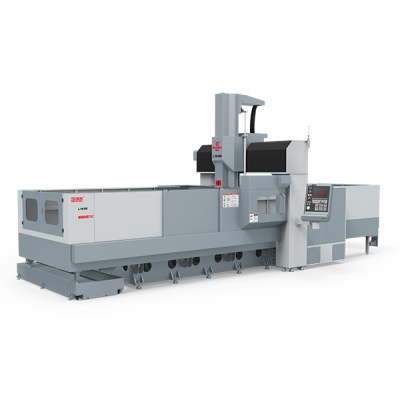

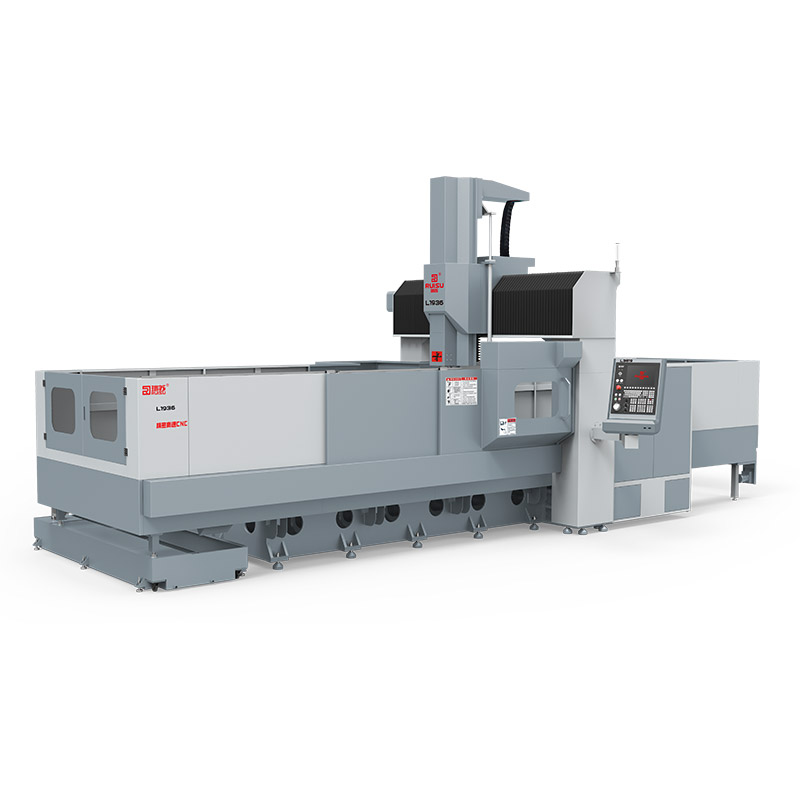

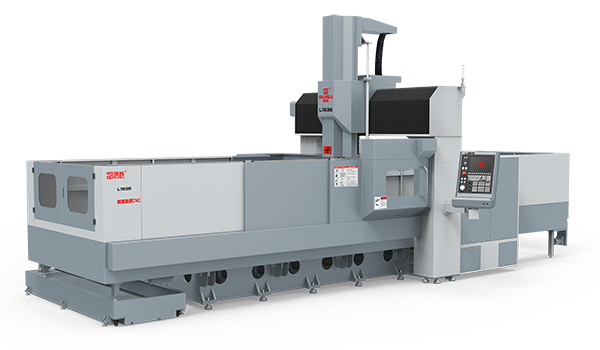

L3619龙门CNC

L系列机型由于其超大XYZ轴行程以及功率更大的主轴特点,广泛应用于汽车模型加工、注塑模具加工、冲压模具加工、精密五金零部件加工、精密电极加工、金属腔体加工、吸(吹)塑模具加工,泡沫模具加工、大型压铸产品加工、船舶制造加工、轨道交通大型部件加工等行业。


机型特点

●该系列机型全部采用淬火灰口铸铁压铸而成。

●龙门采用定梁结构设计,运动更平稳,提高了机床的加工刚性。

●配备高扭矩高转速主轴,产品粗糙度可达0.03um。

●双螺杆后排式排屑器设计,方便废屑清理。

●工作台采用3轨道传动,工件承重量更大。

适应行业

L系列机型由于其超大XYZ轴行程以及功率更大的主轴特点,广泛应用于汽车模型加工、注塑模具加工、冲压模具加工、精密五金零部件加工、精密电极加工、金属腔体加工、吸(吹)塑模具加工,泡沫模具加工、大型压铸产品加工、船舶制造加工、轨道交通大型部件加工等行业。

机型L2419L3619L4020L6025
X/Y/Z运动定位精度(MM)0.020X0.015X0.015
X/Y/Z重复定位精度(MM)0.015/0.010/0.010
X/Y/Z工作行程(MM)1900X2400X4501900X3600X4502000X4000X6502500X6000X450
工作台尺寸(MM)1900X25001900x36002400X40002500X6000
最大工作负重(Kg)800015000
运动模式伺服系统
主轴最高转速(rpm)8000~12000
主轴直径(MM)150
主轴功率(Kw)11/15
选装刀库类型不支持选装刀库
刀柄规格BT40
卡头规格ER32
快速系统速度(M/min)20
最高切削给进速度(M/min)12
数控系统瑞苏NK500 IPC
工作电压(V)三相380V/50Hz
气源压力(MPa)0.6
机床重量(Kg)22000260002900032000
电柜尺寸(MM)一体式机柜
机床尺寸(MM)3400X6800X50004900X9400X50004900X11400X50005600X15800X5000
