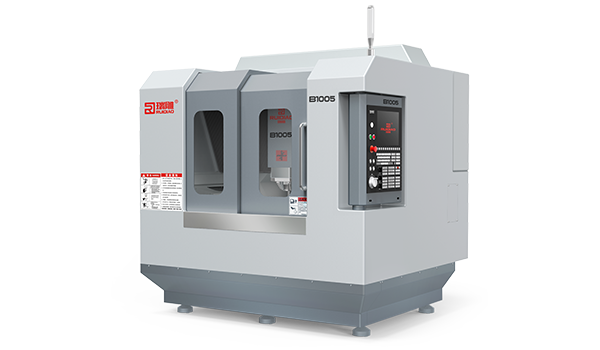

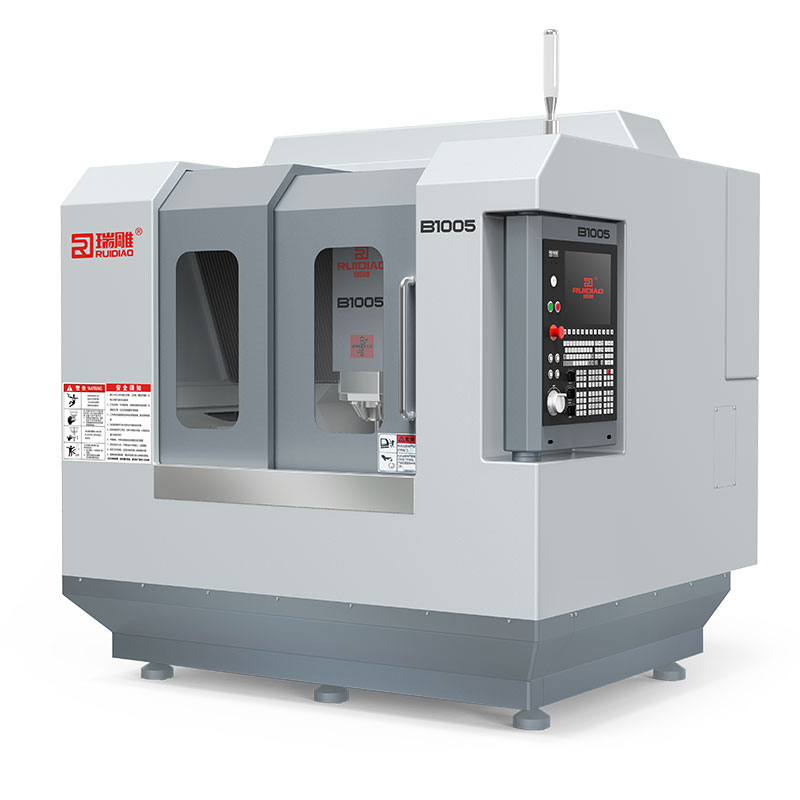

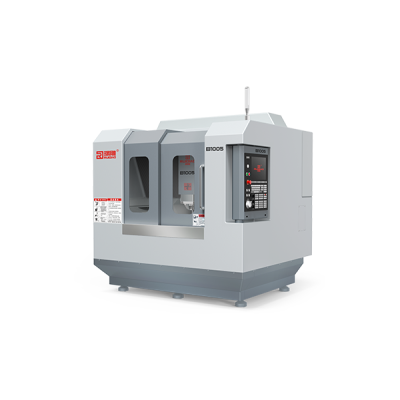

机型特点
●B系列机型床身采用纯天然济南青大理石打造而成。
●大理石结构具有精度高、稳定性好、不易变形、不受高低温环境影响其加工精度等特点。
●机器Y轴采用不锈钢铠甲双层防护罩，更好的有效保护丝杆导轨。
●机床采用全封闭钣金结构，防止加工时冷却液、切屑飞溅。
●机器配有防撞击装置，可吸收撞击产生的振动，使撞击的损害降至最低，确保原有的精度。
适应行业
B系列机型以其稳定性好、不易变形等特点，广泛应用在PCB高速钻孔加工、测试治具加工、铝合金3C高光加工、铝合金集成吊顶加工、电视铝合金边框加工、ABS模型加工、金属刀模加工、亚克力高光加工、绝缘板零件加工、石墨模具零配件加工、工业精细陶瓷结构件加工、玻璃制品精磨加工、烫金版浮雕加工等行业。
| 机型 | B600 | B800 | B1005 | B1313 | B2012 |
|---|---|---|---|---|---|
| X/Y/Z运动定位精度(MM) | 0.010/0.010/0.008 | ||||
| X/Y/Z重复定位精度(MM) | 0.005/0.005/0.005 | ||||
| X/Y/Z工作行程(MM) | 650X600X220 | 800X800X220 | 1000X500X220 | 1300X1300X220 | 2000X1200X220 |
| 工作台尺寸(MM) | 650X600 | 800X800 | 1000x500 | 1300X1300 | 2000X1200 |
| 最大工作负重(Kg) | 300 | 600 | |||
| 运动模式 | 伺服系统 | ||||
| 主轴最高转速(rpm) | 24000 | ||||
| 主轴直径(MM) | 110 | 120 | |||
| 主轴功率(Kw) | 4.2 | 5.5 | |||
| 选装刀库类型 | 侧边斗笠式12(ISO25)/10(BT30)把刀库 | 侧边斗笠式8把刀库 | |||
| 刀柄规格 | ISO25/BT30 | BT30 | |||
| 卡头规格 | ER20手动换刀/SK10 气动换刀 | ER32手动换刀/SK10 气动换刀 | |||
| 快速系统速度(M/min) | 20 | 30 | |||
| 最高切削给进速度(M/min) | 15 | ||||
| 数控系统 | 瑞苏NK500 IPC | ||||
| 工作电压(V) | 三相380V/50Hz | ||||
| 气源压力(MPa) | 0.6 | ||||
| 机床重量(Kg) | 4000 | 5500 | 5000 | 7500 | 9000 |
| 电柜尺寸(MM) | 一体式机柜 | ||||
| 机床尺寸(MM) | 1970X1852X2410 | 2155X2188x2650 | 2000X1760X2100 | 2740X3400X2160 | 3300X3200X2150 |
